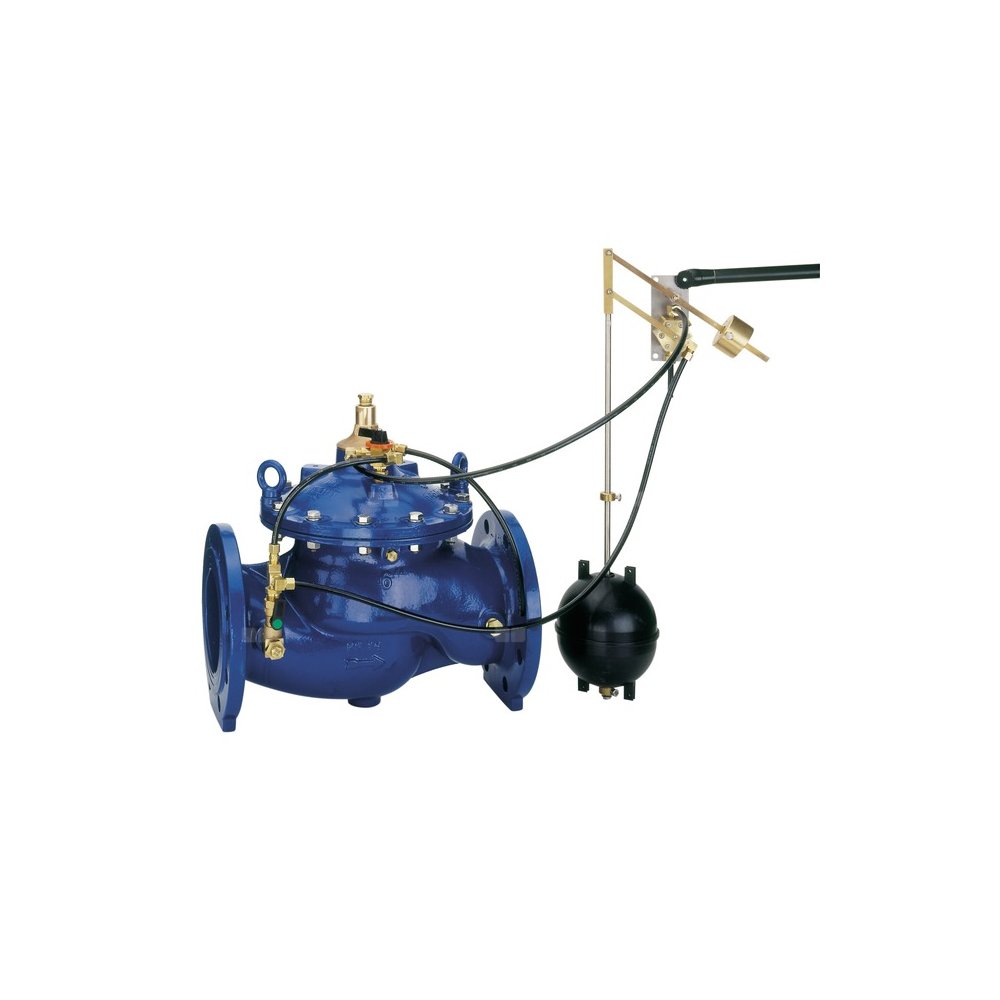

Zawór napełniający, DN50, bez zaworu pływakowego typ 70-550 lub 70-610

Zawór napełniający, DN50, bez zaworu pływakowego typ 70-550 lub 70-610

ZASTOSOWANIE
Zawór napełniający FV 300 może być zastosowany we wszystkich typach instalacji zasilania w wodę, do napełniania zbiorników i cystern. Jest sterowany poziomem czynnika przez zawór pływakowy i rurki impulsowe. Zawór napełniający FV 300 jest zabezpieczony przed ciągłym napełnianiem poprzez zastosowanie zaworu pilotowego, dzięki któremu otwarcie i zamknięcie zaworu dostosowane jest do wybranego zakresu poziomu lustra wody. Zawory pilotowe zamawiane oddzielnie według wymaganych zakresów regulacji.
CERTYFIKATY
• DVGW
• WRAS (do temp. 23 °C)
• PZH
WŁAŚCIWOŚCI
• Duże przepływy
• Powierzchnie zewnętrzne i wewnętrzne korpusu powlekane proszkiem toksykologicznie bezpiecznym
• Wbudowany układ regulacyjny z zaworami kulowymi
• Wbudowany filtr do wody
• Działanie zaworu nie wymaga energii zewnętrznej
• Zwarta konstrukcja
• Mały ciężar
ZASADA DZIAŁANIA
Przy braku ciśnienia zawór przeponowy jest zamknięty. Kiedy zaczyna się przepływ woda wpływa do części wejściowej pod grzyb zaworu i wzrastające ciśnienie otwiera zawór. Jeśli woda w zbiorniku osiąga zadany poziom wtedy zawór pływakowy zamyka się. Ciśnienie we wlotowej części komory przeponowej wzrasta i zamyka zawór przeponowy. Jeśli poziom wody opada, zawór pływakowy otwiera się, ciśnienie w komorze nad membraną spada i ciśnienie na wejściu otwiera zawór przeponowy na tak długo, aż zostanie osiągnięty zadany poziom wody w zbiorniku.
